下装鹤管一般是指用于成品油介质装卸作业的底部装卸鹤管,也称干式阀鹤管、API鹤管,结构主要包括旋转接头、平衡器、外臂 、垂管、干式切断阀(液相管)、快速接头(气相管)、停靠器等。

AL2404下装鹤管结构图如下:

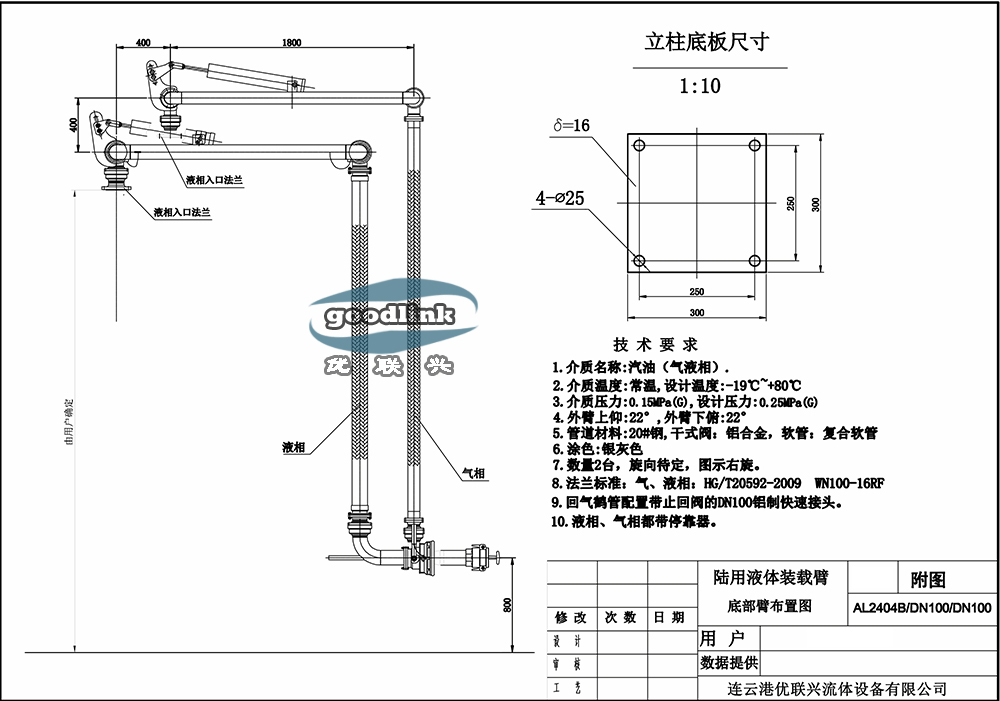

下装鹤管结构图 01

下装鹤管结构图说明:

1、介质名称:汽油(气液相)

2、介质温度:常温, 设计温度:-19℃至80℃

3、介质压力:0.15Mpa,设计压力:0.25Mpa

4、外臂上仰:22° 外臂下俯:22°

5、管道材料:20#钢;干式阀:铝合金;软管:复合软管

6、涂色:银灰色

7、法兰标准:气、液相:HG/T 20592-2009 WN100-16RF

8、回气鹤管配置带止回阀的DN100铝制快速接头

9、液相、气相都带停靠器

连云港优联兴流体设备有限公司是专业装卸车鹤管生产厂家,我们根据您的具体要求以及使用现场具体情况,为您免费提供下装鹤管结构图,并提供技术指导。联系电话:17305186002 业务QQ:3603003558
