鹤管又称液体装卸臂,由旋转接头、内臂、外臂、垂管(主要陆用)、三维接头(主要船用),平衡器、控制系统等部件组成,主要用于汽车槽车、火车槽车或槽船装卸液体介质的装卸设备。鹤管尺寸需根据客户现场的具体情况以及罐车的大小来进行专门定制,这就需要客户在下订单之前提供 鹤管数据表 ,以供我们为客户提供装车鹤管的设计方案。
客户需根据现场流体介质装卸位置的不同提供顶装数据表或者底装数据表,具体内容如下:
顶部装车鹤管数据表:
用户提供参数 | |||
1 | 栈台高度 | H | mm |
2 | 立柱与槽车中心距 | W | mm |
3 | 最小槽车罐口高度/直径 | H1 | mm / mm |
4 | 最大槽车罐口高度/直径 | H2 | mm / mm |
5 | 鹤管型号/口径 | ||
6 | 入口法兰标准与设计压力 | ||
7 | 装卸介质/管道材质 | ||
8 | 垂管长度/形式 | L | |
9 | 旋向 | ||
10 | 油漆颜色 | ||
可选配置 | |||
1 | 液位报警 | ||
2 | 密封帽 | ||
3 | 活动梯 |

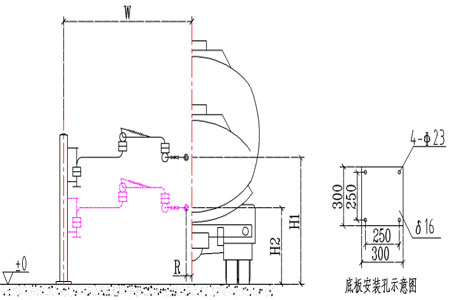

底部装车鹤管数据表:
用户提供参数 | |||
1 | 立柱与槽车中心距 | W | mm |
2 | 槽车接口与槽车中心距 | R | mm |
3 | 最高槽车接口高度 | H1 | mm |
4 | 最低槽车接口高度 | H2 | mm |
5 | 鹤管型号/口径 | ||
6 | 入口法兰标准与设计压力 | ||
7 | 装卸介质/管道材质 | ||
8 | 旋向 | ||
9 | 油漆颜色 | ||
可选配置 | |||
1 | 阀门 | ||
2 | 快速接头 | ||
3 | 紧急脱离装置 |
