万向液氨装卸臂，又称液氨鹤管，是用于液氨装卸、收发作业的专用流体输送设备，它用于连接槽车与液氨传输管道之间，实现液氨的安全装卸作业。相较于以往的橡胶软管，装卸车鹤管具有如下特点：
- 寿命长：鹤管采用硬管结构，耐低温、高温及耐老化程度远远超过传统橡胶软管
- 回转灵活：鹤管旋转接头采用轴承结构，回转方便，增加了抗弯曲和抗磨损性能
- 结构简单：鹤管主要包括立柱、内外臂、旋转接头、垂管等，结构简单
- 维修方便：鹤管旋转接头采用标准轴承，密封部分采用标准密封圈，容易拆卸更换
- 安全可靠：采用硬管连接，避免因传统橡胶软管因老化及意外破损等引起的爆管现象
- 安装简单：鹤管在发货前均已调试完毕，货到现象后只需将立柱用地脚螺柱安装在地面上，然后将内外臂用螺栓连接在立柱上即可使用。

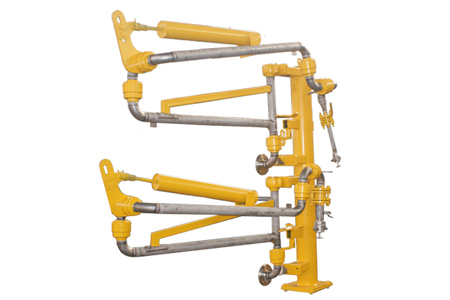

万向液氨装卸臂规格结构：
万向液氨装卸臂规格型号：
液氨为腐蚀性挥发性介质，鹤管型号为AL2543，字母AL代表陆用液体装卸臂，第一位数字2代表底部装卸，第二位数字5代表液相管的旋转接头数量为5，第三位数字4代表气相管形式为下翻式，第四位数字3代表液相管形式为上翻式。
液相管及气相管的规格直径均为DN50，与槽车采用快速接头方式连接，气相管快速接头变径为DN25.
万向液氨装卸臂结构：
- 立柱：起支撑作用，承受臂展开时的翻转力矩
- 旋转接头：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件，材质为外圈30CrMo或45钢，内圈304
- 内臂：用于连接输送管道，并与外臂连接的部件，材质为304不锈钢
- 外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车、槽船调整对接工作位置的部件，材质为304不锈钢
- 平衡器：用于平衡外臂转动力矩的部件
- 快速接头：手动或液压驱动，能同槽车或槽船接口快速连接的部件，材质为304不锈钢
- 球阀：手动控制装卸开关，材质为304不锈钢
- 拉断阀（可选）：用于同汽车槽车接口连接的紧急脱离阀件
万向液氨装卸臂技术标准：
鹤管国家标准是HG/T 21608-2012, 《液体装卸臂工程技术要求》，生产厂家应严格按照本标准进行液氨装卸臂的设计、制造、检验工作，保证产品质量，满足客户需求。
