液化气装卸臂又叫液化气鹤管、LPG鹤管,是用于液化气收发作业的装卸车鹤管,其参数如下:

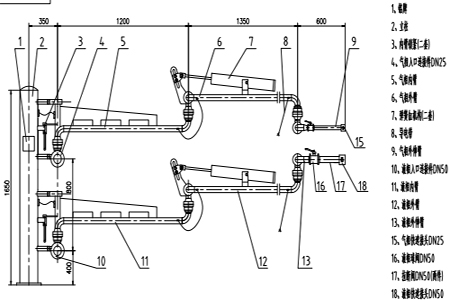

液化气装卸臂的型号:AL2543
字母AL代表陆用液体装卸臂,第一位数字2代表底部装卸,第二位数字5代表液相管的旋转接头数量为5,第三位数字4代表气相管形式为下翻式,第四位数字3代表液相管形式为上翻式。
液化气装卸臂主要参数:
- 管道: 碳钢或304
- 旋转接头:外圈30CrMo或45钢,内圈304
- 主密封圈:PTFE
- 口径:DN25/DN50
- 设计压力2.5 Mpa;设计温度:-19~+60℃
- 气相接口法兰标准:HG/T20592 WN25-25RF
- 液相接口法兰标准:HG/T20592 WN50-25RF
- 接口法兰标准:HG/T20592-2009
- 与槽车连接方式:铜快速接头,304球阀
- 平衡方式:弹簧缸
- 外观结构:有立柱
- 每套鹤管气、液相各配一只拉断阀(选配)
