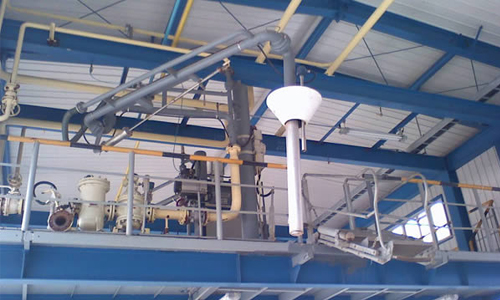

陆用流体装卸臂

陆用流体装卸臂 — 根据鹤管国家标准，流体装卸臂是由旋转接头、内臂、外臂、垂管（主要陆用）、三维接头（主要船用），平衡器、控制系统等部件组成，主要用于汽车槽车、火车槽车或槽船装卸液体介质的装卸设备。

根据使用场景不同分为陆用流体装卸臂及船用流体装卸臂，其中陆用装卸臂又分为汽车鹤管与火车鹤管。

陆用流体装卸臂标注方法说明：

使用场所代码：

第1、2位，用AL、BL字母表示，用于装卸火车槽车或汽车槽车的液体装卸臂。其中：AL、BL—表示AL、BL系列常用结构形式。 L—表示陆用。

装卸位置代码：

第3位，用一位阿拉伯数字表示。其中数字意义：1—顶部装卸； 2—底部装卸。

旋转接头数代码：

第4位，用一位阿拉伯数字表示，仅计算液体管旋转接头数量。数字意义： 4—-4个旋转接头；5—5个旋转接头。

气体管结构形式代码：

第5位，用一位阿拉伯数字表示。其中数字意义：0—表示无气体管； 1—表示上接式； 2—表示下接式； 3—表示上翻式； 4—表示下翻式；5—表示转角； 6—表示直接。

液体管结构形式代码：

第6位，用一位阿拉伯数字表示。其中数字意义： 1—表示上接式； 2—表示下接式； 3—表示上翻式； 4—表示下翻式.

平衡形式代码：

第7位，用一位字母表示。其中字母意义：

A—配重式； B—弹簧缸式； C—气缸式； D—配重气缸式； E—配重锁紧杆式； F—弹簧缸锁紧杆式； G—弹簧缸气缸式； V—任意，表示用户无特殊要求时，根据鹤管的结构和使用条件需要选用一种型式。

垂管接口代码：

第8位，用一位阿拉伯数字表示，其中数字意义：1—90°平出口； 2—45°斜出口； 3—分流帽出口； 4—法兰连接出口； 5—90°转角法兰连接出口； 6—有回气管双法兰连接出口； 7—有回气管密闭短垂管出口； 8—有回气管密闭伸缩管出口； 9—敞开伸缩管出口

陆用流体装卸臂基本参数：

工作压力：0.6、1.0、1.6、2.5、4.0Mpa

工作温度：-196℃至250℃

口径：DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN500、DN600

陆用流体装卸臂主要型号：

1、顶部装卸鹤管

AL1401、AL1402、AL1403、AL1412、AL1512、BL1402

2、底部装卸鹤管

AL2503、AL2504、AL2543

陆用流体装卸臂技术要求：

1、公称尺寸相同的流体装卸臂应保证密封部件的标准化和互换性；

2、装卸臂应设超位报警、锁紧杆等安全设施，保证整个操作过程的安全性；

3、装卸臂安装位置附近不得有影响装卸臂包络线范围的其他工艺管线或障碍物；

4、在收拢状态时，装卸臂超出装卸平面之外的部分不应存在安全隐患；

5、在空载状态下，应保证外臂在包络线范围内任意位置上平衡；

6、材质选用应与所输送的流体介质相适应，满足安全及寿命要求。
